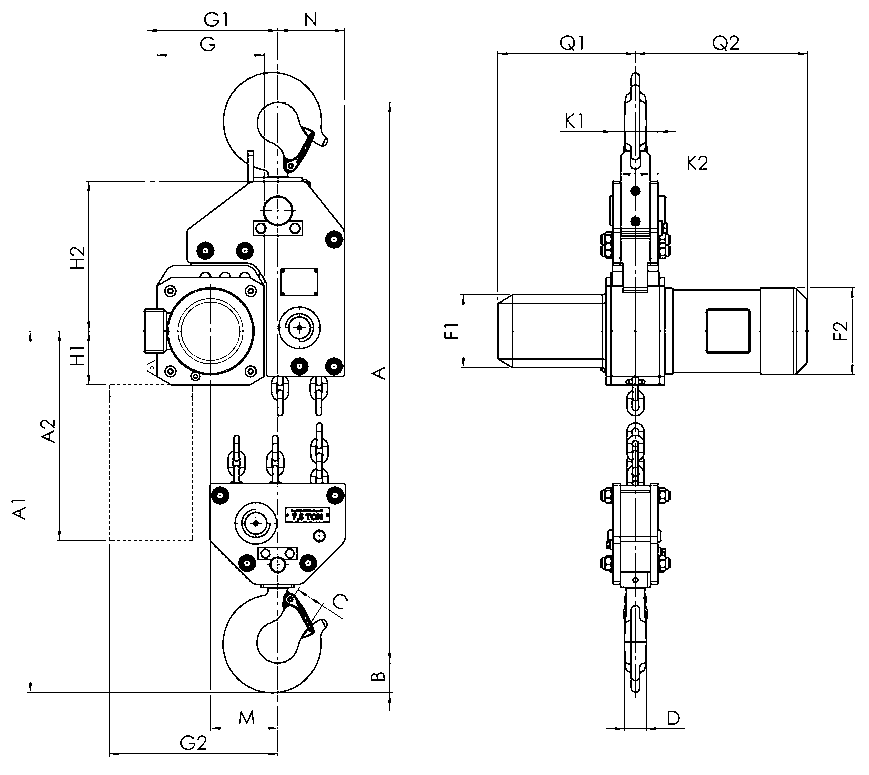

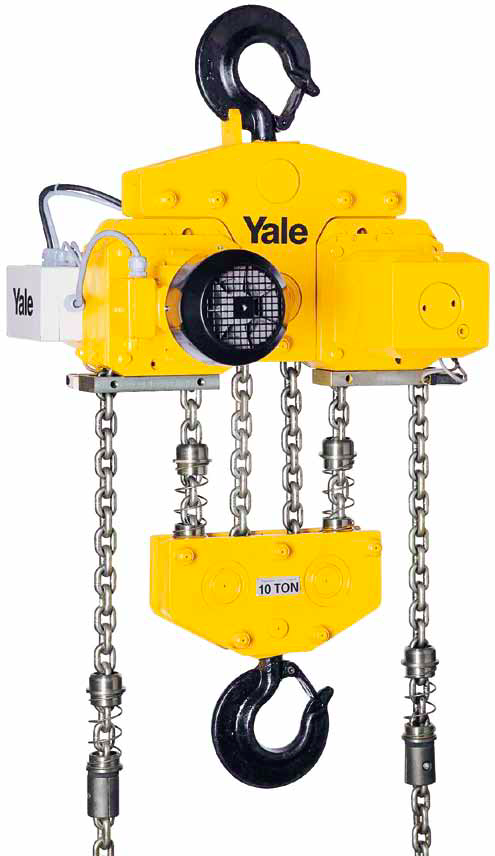

Električno verižno dvigalo, model CPE, s kavljem za obešanje ali z vgrajenim mačkom

Izdelki iz serije CPE so visoke kakovosti, primerni za profesionalno uporabo. So zelo učinkoviti in zasnovani za dolgo življenjsko dobo. Dvigala so sestavljena iz treh glavnih sestavnih delov, kar pomeni enostavnejše in cenejše servisiranje.


Kapaciteta: 1600–10000 kg
Lastnosti:
  • Klasifikacija: 1 Am/M4, razen modelov CPE(F) 20-8, CPE(F) 30-5 in CPE(F) 40-4, ki so klasificirani kot 1 Bm/M3. Po potrebi je mogoče model CPE (z ustreznimi spremembami dvižne kapacitete oz. obratovalnega cikla) preklasificirati.
  • Neposredno krmiljenje ali nizkonapetostno (42 V) krmiljenje.
  • Dvoletna garancija (z izjemo potrošnih delov) ter zobniški prenos, podmazan za celotno življenjsko dobo.
  • Motor je opremljen z bimetalno napravo za zaščito pred pregrevanjem (uporabna v povezavi z nizkonapetostnim krmiljenjem).
  • Obratovalni cikel je 40 % pri eni delovni hitrosti.
  • Motor za zahtevno uporabo s kratkostično kletko je opremljen z nastavljivo zavoro na vzmet, s katero je obešeno breme zavarovano tudi v primeru izpada elektrike.
  • Standardna delovna napetost: Evropska — 400 V, trifazna, 50 Hz.
  • Motor je zaščiten pred prahom in škropljenjem (po VDE 0530); razred zaščite motorja je IP 54, razred izolacije je F.
  • Popolnoma zaprti viseči upravljalnik ima razred zaščite IP 65 pred prahom in curki vode.
  • Do nosilnosti 3000 kg je potrebna le ena dvižna veriga, kar pomeni nizko skupno višino.
  • Verižni oreh s petimi vdolbinami je izdelan iz površinsko utrjenega jekla, odpornega na obrabo, in se docela ujema z bremensko verigo; tako je tek verige gladek in natančen.
  • Standardni planetni zobniški prenos v oljni kopeli še posebej lepo teče.
  • Bremenski kavlji in kavlji za obešanje so izdelani iz kovanega jekla, odpornega na staranje in z visoko natezno trdnostjo, ter opremljeni z robustnimi zaponkami.
  • Standardna členkasta veriga je površinsko utrjena in pocinkana ter popolnoma usklajena z bremensko verigo, kar zagotavlja gladek in natančen tek verige. Izpolnjene so vse zahteve državnih in mednarodnih standardov in predpisov.
Možnosti:
  • Bremenska veriga iz nerjavnega jekla.
  • Kavelj za obešanje je zasukan za 90°.
  • Žakelj za verigo.
  • Druge delovne napetosti.
  • Varnostna mejna stikala za najvišji in najnižji položaj kavlja (v kombinaciji z nizkonapetostnim krmiljenjem).
  • Motor z zavoro iz nerjavnega jekla.
  • Radijsko daljinsko upravljanje.
  • Krmiljenje za usklajeno delovanje več dvigal.
  • Ročni in električni mački.

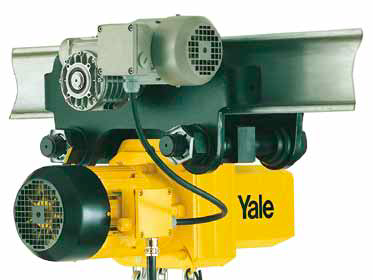

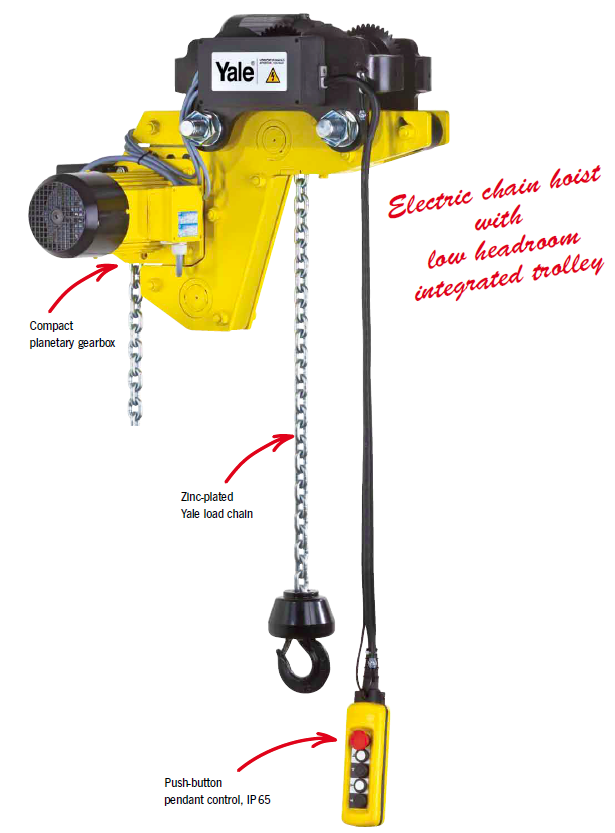

  • Vgrajen maček z nizko montažno višino.

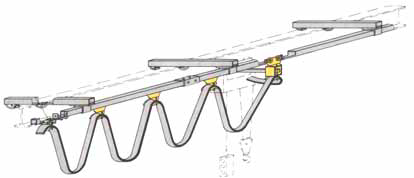

  • Priklop na sisteme kablov z več obešali.
Slovenski PDF prospekt
Električno verižno dvigalo, model CPE, s kavljem za obešanje ali z vgrajenim mačkom
Električno verižno dvigalo, model CPE, s kavljem za obešanje ali z vgrajenim mačkom (1 MB)

Za morebitne napake v Slovenskih prospektih ne odgovarjamo!


Tehnični podatki, model CPE/CPEF

ModelEAN-No. 4025092*Nosilnost v kg/ število dvižnih verigDimenzije verige d x p
mm		Klasifikacija
FEM/ISO		Dvižna hitrost za glavni dvig
m/min		Dvižna hitrost za fini dvig
m/min		Motor dvigala
kW		Obratovalni cikel motorja
ED %
CPE 16-8 *073240 1600/1 11 x 31 1 Am/M4 8 – 2,3 40
CPEF 16-8 *073257 1600/1 11 x 31 1 Am/M4 8 2 2,3/0,58 40/20
CPE 20-8 *073264 2000/1 11 x 31 1 Bm/M3 8 – 2,8 25
CPEF 20-8 *073271 2000/1 11 x 31 1 Bm/M3 8 2 2,8/0,7 25/15
CPE 25-5 *073288 2500/1 11 x 31 1 Am/M4 5 – 2,3 40
CPEF 25-5 *073295 2500/1 11 x 31 1 Am/M4 5 1,25 2,3/0,58 40/20
CPE 30-5 *073301 3000/1 11 x 31 1 Bm/M3 5 – 2,8 25
CPEF 30-5 *073318 3000/1 11 x 31 1 Bm/M3 5 1,25 2,8/0,7 25/15
CPE 32-4 *073325 3200/2 11 x 31 1 Am/M4 4 – 2,3 40
CPEF 32-4 *073332 3200/2 11 x 31 1 Am/M4 4 1 2,3/0,58 40/20
CPE 40-4 *073349 4000/2 11 x 31 1 Bm/M3 4 – 2,8 25
CPEF 40-4 *073356 4000/2 11 x 31 1 Bm/M3 4 1 2,8/0,7 25/15
CPE 50-2 *073363 5000/2 11 x 31 1 Am/M4 2,5 - 2,3 40
CPEF 50-2 *073370 5000/2 11 x 31 1 Am/M4 2,5 0,6 2,3/0,58 40/20
CPE 75-1,6 *079907 7500/3 11 x 31 1 Am/M4 1,6 - 2,8 40
CPEF 75-1,6 *079914 7500/3 11 x 31 1 Am/M4 1,6 0,4 2,8/0,58 40/20
CPE 100-2 *060585 10000/4 11 x 31 1 Am/M4 2,5 - 2 x 2,3 40
CPEF 100-2 *060592 10000/4 11 x 31 1 Am/M4 2,5 0,6 2 x 2,3/0,58 40/20
ModelTeža* kavelj za obešanje
kg		Teža* s potisnim mačkom
kg		Teža* z verižno gnanim mačkom
kg		Teža* z električnim mačkom**
kg
CPE 16-8 88 150 154 164
CPEF 16-8 93 155 159 169
CPE 20-8 88 150 154 164
CPEF 20-8 93 155 159 169
CPE 25-5 88 150 154 164
CPEF 25-5 93 155 159 169
CPE 30-5 88 150 154 164
CPEF 30-5 93 155 159 169
CPE 32-4 107 169 173 182
CPEF 32-4 112 174 178 187
CPE 40-4 107 169 173 182
CPEF 40-4 112 174 178 187
CPE 50-2 107 169 173 182
CPEF 50-2 112 174 178 187
CPE 75-1,6*** 220 320 320 340
CPEF 75-1,6 226 326 326 346
CPE 100-2 282 – 385 406
CPEF 100-2*** 287 – 390 411
* Teža pri standardni višini dviga (3 m). Druge višine dviga po naročilu.
** Dodatna teža za dvohitrostno izvedbo znaša 2,0 kg
*** Varnostna mejna stikala za najvišji in najnižji položaj kavlja – 42-voltno nizkonapetostno krmiljenje.

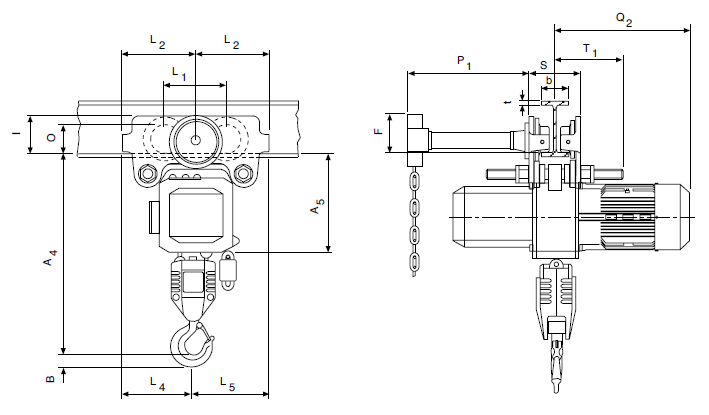

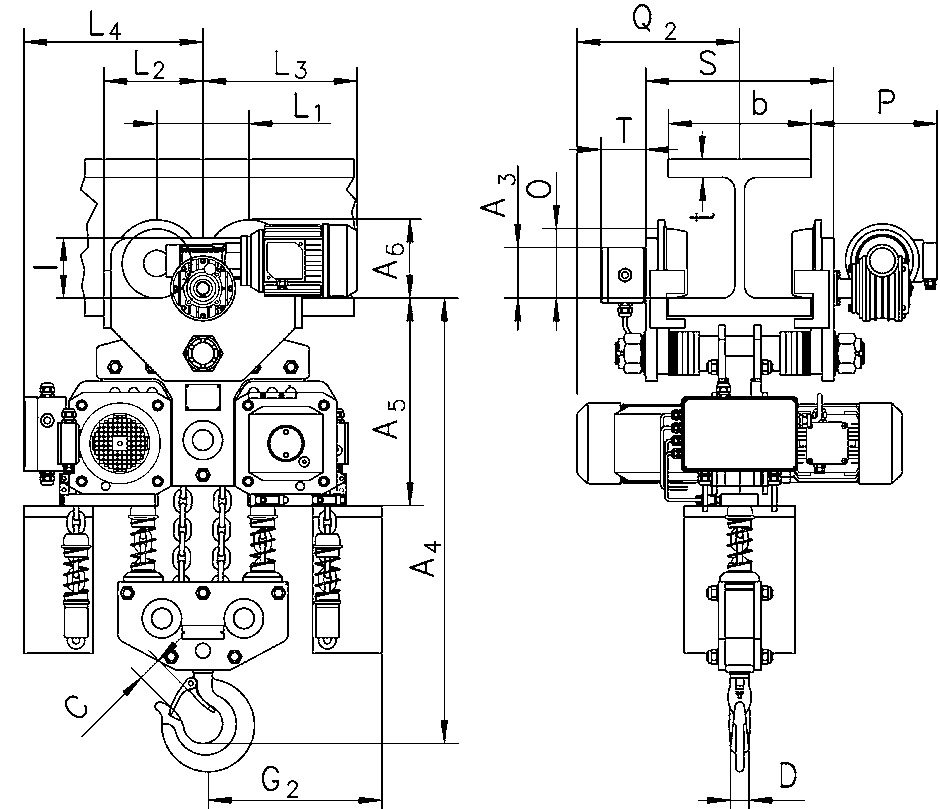

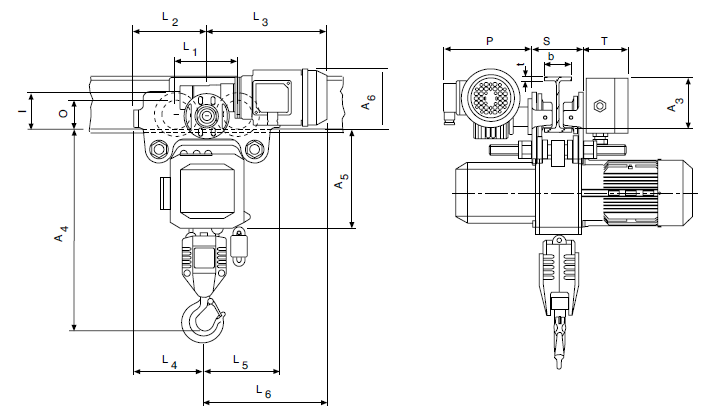

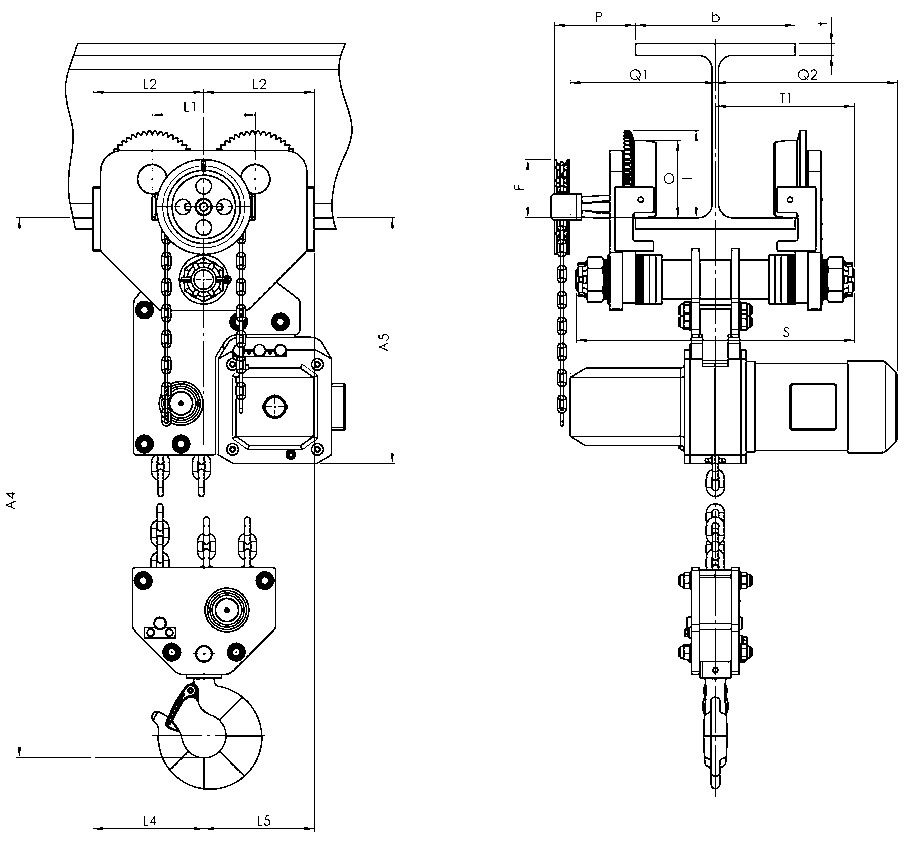

Tehnični podatki mačkov

Nosilnost
kg		VelikostŠirina pasnice tekalnega profila b
mm		Maks. debelina pasnice tekalnega profila t
mm		Min. polmer zavojev
m		Hitrost pomikanja električnega mačka m/min pri 50 HzMoč motorja električnega mačka kW pri 50 Hz
1600 - 5000 A 98 - 180 27 2.0 11 or 11/2,8 0,37 or 0,3/0,09
1600 - 5000 B 180 - 300 27 1.8 11 or 11/2,8 0,37 or 0,3/0,09
7500 - 10000 B 125 - 310 40 1.8 5 or 5/1,25 0,55 or 0,55/0,12
